產品簡介

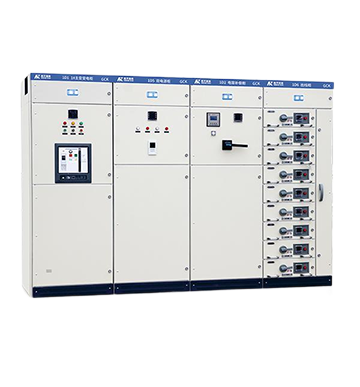

       GCK低壓抽出式開關柜廣泛適用于發電廠、冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓380V、660V，頻率為50Hz、額定電流為5000A及以下的供電系統中的配電和電動機集中控制之用。

       GCK是經過全面型式試驗，并獲得CCC認證，是組裝而成的高級型低壓開關柜，設計符合下列標準：

       國家標準GB7251.1《低壓成套開關設備》

       國際標準IEC60439.1《低壓成套開關設備和控制設備》

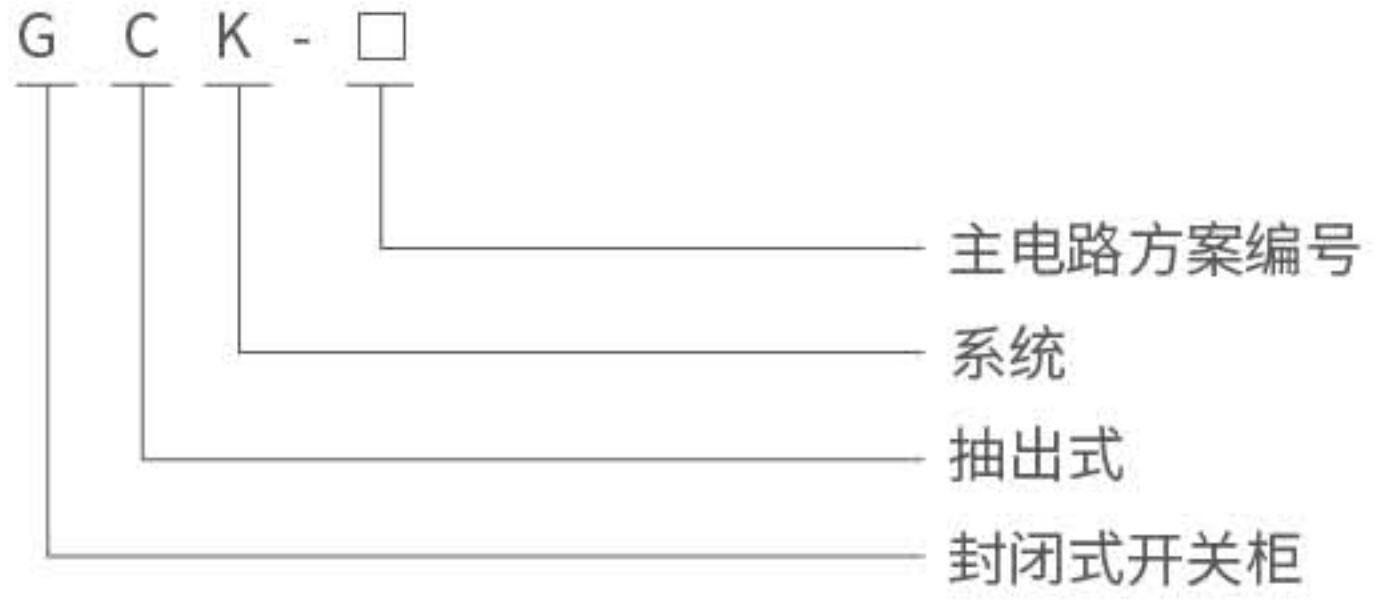

型號含義

工作條件

周圍空氣溫度不高于+40°C，不低于-5°C，在24小時內平均溫度不高于+35°C；

相對溫度在最高溫度 +40°C時不超過 50%，在較低溫度時允許有較高的相對溫度，如 +20°C時為 90%；

空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；

無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；

海拔高度不超過2000米；

開關柜適用于以下溫度運輸和儲存：-25°C至+55°C，在短時間內(不超過 24小時) 不超過+70°C；

用戶對上述條件不能滿足時應與制造廠協商。

主要技術參數

額定絕緣電壓660V/1000V

額定工作電壓400V/660V

輔助電路額定工作電壓：交流380V、220V，直流110V、220V

母線額定電流：1000A、1250A、1600A、2000A、2500A、3200A、4000A、 5000A

母線額定短時耐受電流：50kA、80kA（有效值）1秒

母線額定峰值耐受電流：105kA/0.1s、140kA/O.1s、176kA/0.1s

分支母線額定電流：630A、1000A、1250A、1600A

分支母線額定短時耐受電流：30kA、50kA（有效值）1秒

分支母線額定峰值耐受電流：63kA、105kA/0.1s

外殼防護等級：IP30、IP40

母線設置：三相四線制、三相五線制

操作方式：就地、遠方、自動
